Le tableau électrique : Qu'est-ce que c'est ?
Le tableau électrique est le relais qui permet de recevoir l’électricité en provenance du réseau extérieur pour le redistribuer sur tous les circuits électriques de la maison. Sans lui, pas d’électricité dans le logement.

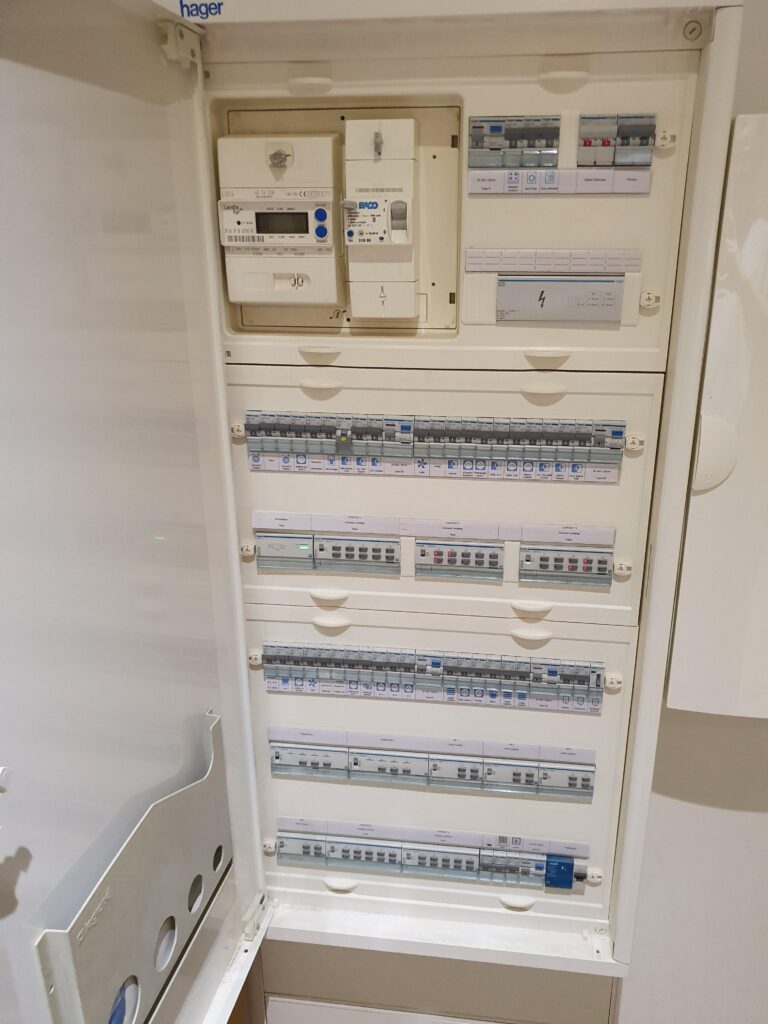

Le coffret électrique est le plus souvent placé dans un placard, un cellier, un garage ou toute autre pièce directement accessible depuis le logement.
Le tableau électrique est non seulement garant de la distribution de l’électricité mais également de la protection des biens et des personnes. Il doit être dimensionné en fonction du réseau électrique du logement

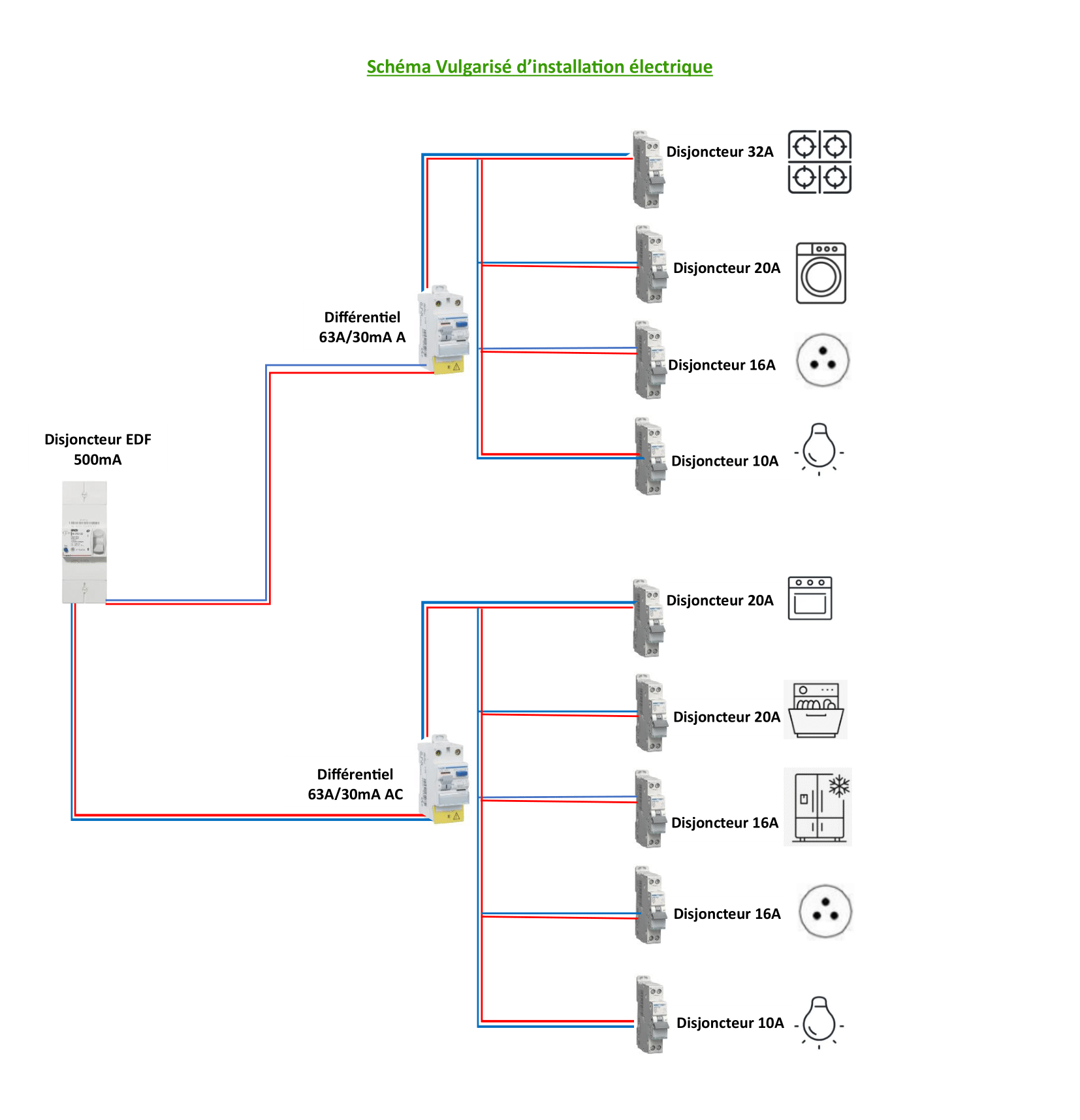

Pour pouvoir réagir rapidement en cas de problème, il faut connaître les éléments principaux du tableau électrique :
- Le coffret électrique : muni d’un nombre d’interrupteur différentiel défini en fonction de la surface du logement,
- Le disjoncteur EDF : il permet la coupure générale de l’installation,
- Les interrupteurs différentiels : ils sont positionnés en tête d’installation et détectent les fuites de courants dans l’installation électrique. Ils sont obligatoires.
Il existe plusieurs types d’interrupteurs différentiels :
- Type AC : utilisé pour les prises électriques et l’éclairage.
- Type A : utilisé pour les dispositifs spéciaux tels que : plaques de cuisson, lave-vaisselles, lave-linge, sèche-linge…
- Type HI : utilisé entre autres, pour la protection des bornes de recharge pour véhicules électriques.
L’alimentation des protections différentielles est effectuée grâce à un peigne vertical ou un bornier de répartition.
Les disjoncteurs divisionnaires : ils sont installés au départ des circuits et coupent tout de suite le courant dès qu’ils détectent un problème afin d’éviter échauffements et risques d’incendie. Leur nombre est défini en fonction de la taille du logement, du nombre de circuit et de la norme NFC 15-100.
Il existe plusieurs intensités en fonction des circuits :
- 2A : pour le circuit VMC,
- 10A : pour le circuit éclairage,
- 16A : pour le circuit prise,
- 20A : pour le circuit spécialisé
- 30A : pour le circuit plaque de cuisson
Le parafoudre : il vient sécuriser l'installation électrique, ainsi que les appareils, en cas de surtension provoquée par la foudre.
